5680T开局标准(范例)

杨永康2015-09-03学习笔记 7386

 项目内容描述:对华为MA5680T初始化配置流程包括管理IP规划使用,业务板的创建,PON的配置,管理员密码的修改,telnet防火墙的配置,snmp的配置,vlan规划使用,配置模板的建立等配置

其他备注内容:



1、  MA5680T初始化配置管理IP的使用

     MA5680T的初始化配置对管理IP做了统一的规划,需要对每台新添加的MA5680T按照管理IP分配使用表的规划选择适合本社区的IP,选择了这个IP之后需要在管理IP分配使用表里做登记,方便后期表格的统一维护(管理IP分配使用表在198共享目录的统计表里),管理IP分配情况:

营业厅

管理IP地址范围

子网掩码

默认网关

管理VLAN

南北长营业厅

10.240.100.1-30



255.255.0.0



10.240.0.254



Vlan300

正阳营业厅

10.240.100.31-60

开阳营业厅

10.240.100.61-90

三环营业厅

10.240.100.91-120

青塔营业厅

10.240.100.121-150

良乡营业厅

10.240.100.151-180

城南营业厅

10.240.100.181-210

通过统计表里的分配情况选取适合本社区的管理IP198共享统计表里的管理IP分配使用表里做完登记之后需要对5680T做配置,配置使用VLAN300做管理IP。例:马家堡西里MA5680T管理ip的配置

MA5680T(config)# vlan 300 smart

MA5680T(config)# interface vlanif 300

MA5680T(config-if-vlanif300)# ip address 10.240.7.1 255.255.0.0

MA5680T(config-if-vlanif300)# quit

MA5680T(config)# ip route-static 10.1.0.128 255.255.255.128 vlanif300 10.240.0.254



2、  MA5680T初始化配置业务板的创建

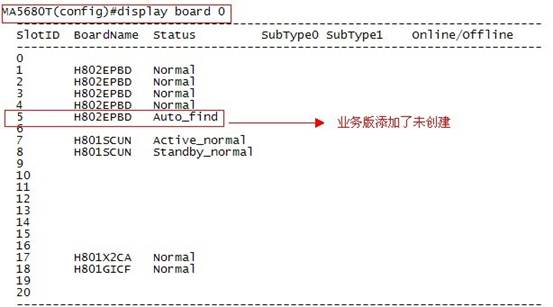

MA5680T新加的业务版需要创建激活,通过命令display board 0,能够显示现在5680t上面添加的板子,对未激活的业务版需要创建激活

通过命令显示了几种业务版的状态

Normal             正常状态,说明已经添加创建了

Auto_find           发现了新的业务板还没有创建

Active_normal       主控板的活动状态(板子加完之后就已经添加,不需要手动添加,检查状态即可)

Standby_normal      主控板的备份状态板子加完之后就已经添加,不需要手动添加,检查状态即可)

MA5680T业务板创建命令

MA5680T(config)#board add 0/5 H802EPBD



3、  MA5680T初始化配置PON口配置

新加的PON板需要对PON板进行配置,配置命令开通5680TONT自动发现功能即可,8PON8个口都需要开启自动发现

MA5680T#config

MA5680T(config)#interface epon 0/5

MA5680T(config-if-epon-0/5)#port 0 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 1 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 2 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 3 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 4 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 5 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 6 ont-auto-find enable

MA5680T(config-if-epon-0/5)#port 7 ont-auto-find enable



4、  MA5680T初始化配置管理员密码修改

修改成一个比较复杂的密码,密码自己设置,设置完密码之后需要得共享设备统计里添加设备的IP跟更改之后的密码,方便大家查看

MA5680T(config)#terminal user password

User Name(<=15 chars):root                输入用户名

Old Password(<=15 chars):                 输入用户密码

New Password(length<8,15>):               输入新的密码

Confirm Password(length<8,15>):            输入新密码确认

Information takes effect

Repeat this operation? (y/n)[n]:n



5、  MA5680T初始化配置telnet防火墙的配置

MA5680T配置完账号密码之后为了设备的安全需要配置telnet防火墙,配置命令如下



MA5680T(config)#sysman ip-access  telnet  10.1.0.128  10.1.0.254

MA5680T(config)#sysman firewall telnet enable



6、  MA5680T初始化配置snmp的配置

MA5680T配置还需要做snmp的配置,配置完sanmp方便添加流量采集,snmp

体符可以自己定义,配置命令如下:

 MA5680T(config)#snmp-agent community read gtao2012ro

 MA5680T(config)#snmp-agent sys-info contact 20

 snmp-agent sys-info location 50



7、  MA5680T初始化配置vlan的使用

      MA5680T Vlan的使用需要按照Vlan统计表的分配情况对5680T各个端口的Vlan提前做分配,例如一台设备一共需要分配130Vlan,对每个端口分配一个Vlan128个,还有2个做备份使用,各个营业厅的Vlan分配表如下,按照分配表里的Vlan范围还需要做Vlan登记表

Vlan分配表

营业厅

Vlan分配

南北长营业厅

Vlan 1000-1499

开阳营业厅

Vlan 1500-1999

正阳营业厅

Vlan 2000-2499

青塔营业厅

Vlan 2500-2799

三环营业厅

Vlan 2800-3099

良乡营业厅

Vlan   3100-3399

城南营业厅

Vlan   3400-3699

Vlan登记表马家堡西里的5680Tinterface epon0/1的端口分配了8Vlan对每个PON口分配了一个,其中最底下备用Vlan162801629用来做整台设备的Vlan备份使用,按照下述表格的的形式做成EXCEL表格放到共享统计表的Vlan统计里,方便大家查看和添加ONT时选取Vlan做参考

备注:下表只是做了一个PON做例子,开局时需要对整台设备的所有PON做规划

开阳马家堡华为5680TVLAN规划明细

interface epon 0/1

VLAN

port 0

1500

port 1

1501

port 2

1502

port 3

1503

port 4

1504

port 5

1505

port 6

1506

port 7

1507

备用

1628-1629



5680T分配好VLAN之后需要做配置,例:马家堡5680T的配置

MA5680T(config)#vlan 1500 to 1507 smart

MA5680T(config)#vlan attrib 1500 to 1507 q-in-q

MA5680T(config)#port vlan 1500 to 1507 0/20 0



做好5680Tvlan配置之后,还需要对5680T上行接到计费网关的所有设备做Vlan透传,做好Vlan透传之后对计费网关的接入Vlan。例:计费网关的接入配置

按照流量平衡选取计费网关接入接口做配置

[Quidway]interface Eth-Trunk 9.1

[Quidway-Eth-Trunk9.1]user-vlan 100 163 qinq-vlan 1500



8、  MA5680T初始化配置模板的建立

DBA模板的建立:

MA5680T(config)#dba-profile add profile-id 10 profile-name 10M type3 assure 10240 max 20480



DBA统一使用保证10M最大突发20M的模板ID使用10模板名称使用10M



线路模板的建立:

MA5680T(config)#ont-lineprofile epon profile-id 10 profile-name line-10M

MA5680T(config)#llid dba-profile-id 10

MA5680T(config-epon-lineprofile-14)#commit

MA5680T(config-epon-lineprofile-14)#quit



线路模板使用DBA10的模板,模板ID使用10模板名称使用line-10M



服务模板的建立:

MA5680T(config)#ont-srvprofile epon profile-id 10 profile-name HG8240

MA5680T(config-epon-srvprofile-14)#ont-port eth 4 pots 2

MA5680T(config-epon-srvprofile-14)#commit

MA5680T(config-epon-srvprofile-14)#quit



服务模板的ID使用10,名称使用HG8240(如果后期有其他设备用其他设备名称)
